碳鋼彎頭的加工處理技術(shù)有哪些

　　你知道碳鋼彎頭加工處理技術(shù)有哪些嗎?接下來(lái)小編來(lái)介紹一下。

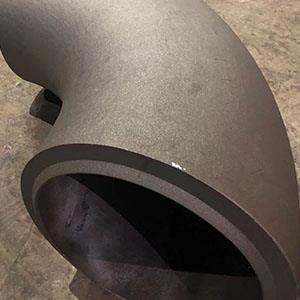

　　碳鋼彎頭預(yù)熱有利于減低中碳鋼熱影響區(qū)的高硬度，避免產(chǎn)生冷裂紋，這是焊接中碳鋼的主要工藝措施，預(yù)熱還能改進(jìn)接頭塑性，減小焊后殘余應(yīng)力。一般，35和45鋼的預(yù)熱溫度為150~250℃含碳量再高或者因厚度和剛度很大，裂紋傾向大時(shí)，可將預(yù)熱溫度提高至250~400℃。若焊件太大，整體預(yù)熱有困難時(shí)，可進(jìn)行部分預(yù)熱，部分預(yù)熱的加熱范圍為焊口兩邊各150~200mm。焊條條件許可時(shí)優(yōu)先選用堿性焊條。

　　若焊后不能進(jìn)行消除應(yīng)力熱處理，應(yīng)當(dāng)即進(jìn)行后熱處理。僅從設(shè)計(jì)應(yīng)力上講，碳鋼彎頭的耐壓功能較佳。但由于各方面的要素，地板采暖管的的實(shí)踐壁厚一般為而在這個(gè)壁厚下各類(lèi)管材均能滿(mǎn)足地板采暖的要求，國(guó)標(biāo)碳鋼彎頭管耐壓優(yōu)勢(shì)表現(xiàn)不出來(lái);導(dǎo)熱性：用于地板采暖的管材需求有好的導(dǎo)熱性、低溫耐熱沖擊性的耐低溫沖擊功能比較好。碳鋼在焊接過(guò)程中需求謹(jǐn)慎，在合適的環(huán)境中使用，不斷的滿(mǎn)足重要的功能，在重要的環(huán)境中焊接，保證質(zhì)量。坡口形式將焊件盡量開(kāi)成U形坡口式進(jìn)行焊接。如果是鑄件缺點(diǎn)，鏟挖出的坡口外形應(yīng)圓滑，其目的是減少母材熔入焊縫金屬中的份額，以降低焊縫中的含碳量，避免裂紋產(chǎn)生。

　　焊接工藝參數(shù)由于母材熔化到第1層焊縫金屬中的份額高達(dá)30%左右，所以第1層焊縫焊接時(shí)，應(yīng)盡量采用小電流、慢焊接速度，以減小母材的熔深。焊后熱處理焊后盡量對(duì)焊件當(dāng)即進(jìn)行消除應(yīng)力熱處理，特別是對(duì)于大厚度焊件、高剛性結(jié)構(gòu)件以及嚴(yán)重條件下(動(dòng)載荷或沖擊載荷)作業(yè)的焊件更應(yīng)如此。消除應(yīng)力的回火溫度為600~650℃。
